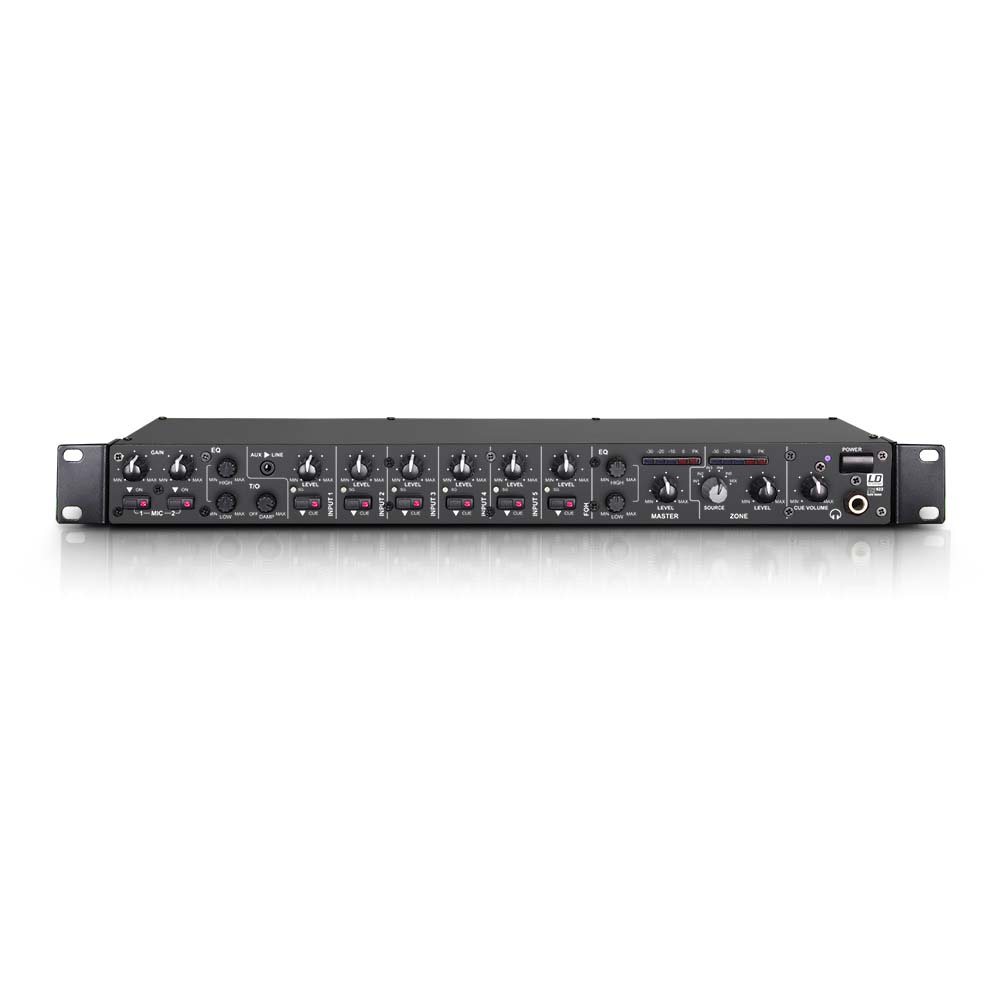

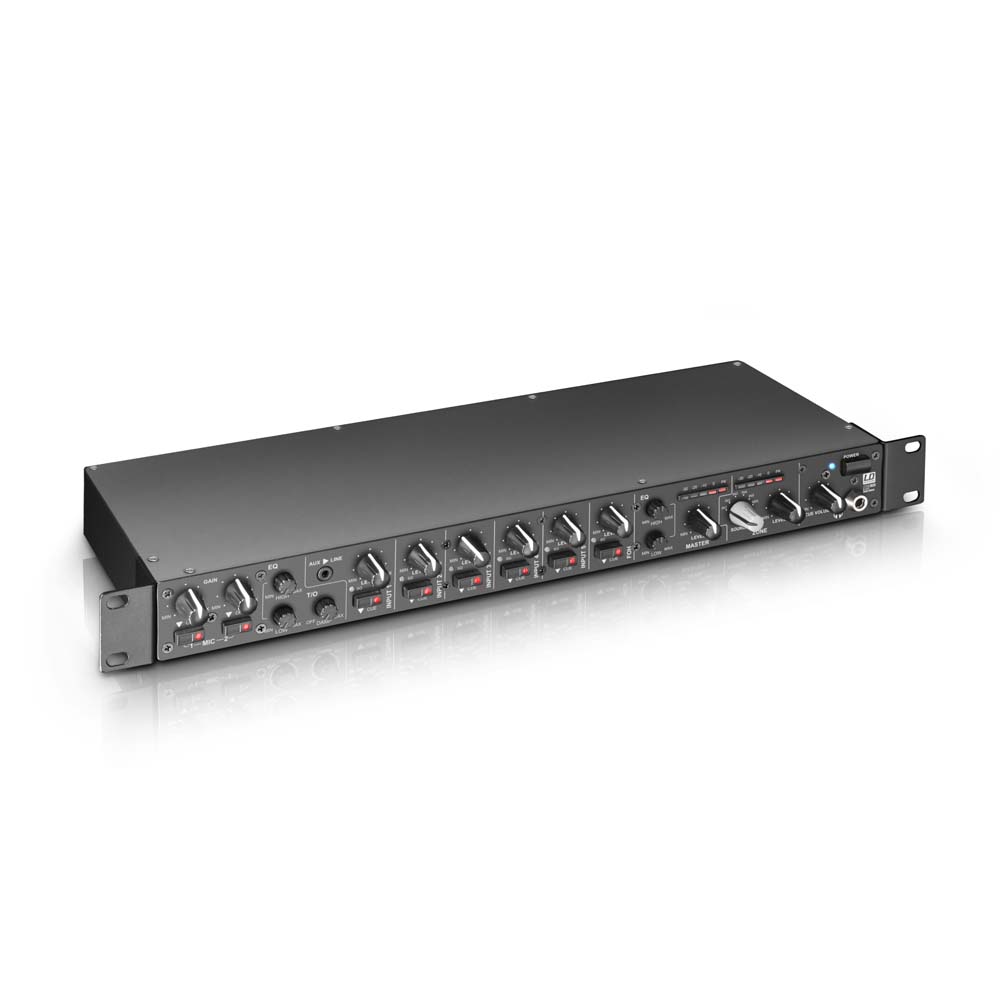

LD Systems ZONE 622 Mixeur 2 zones
Le ZONE 622 est un mixeur 2 zones compact (1 U de rack), offrant 6 entrées ligne et 2 entrées micro, assignables à une sortie Master stéréo et à une sortie Master mono. Il offre toutes les fonctionnalités essentielles, une entrée pour un système d'annonces d'urgence/évacuation incendie avec réglage de volume et un port pour commander d'activer la fonction de mute à distance. Le ZONE 622 convient à la sonorisation par zones séparées pour les restaurants, les clubs, les hôtels, les centres de fitness, et les présentations.

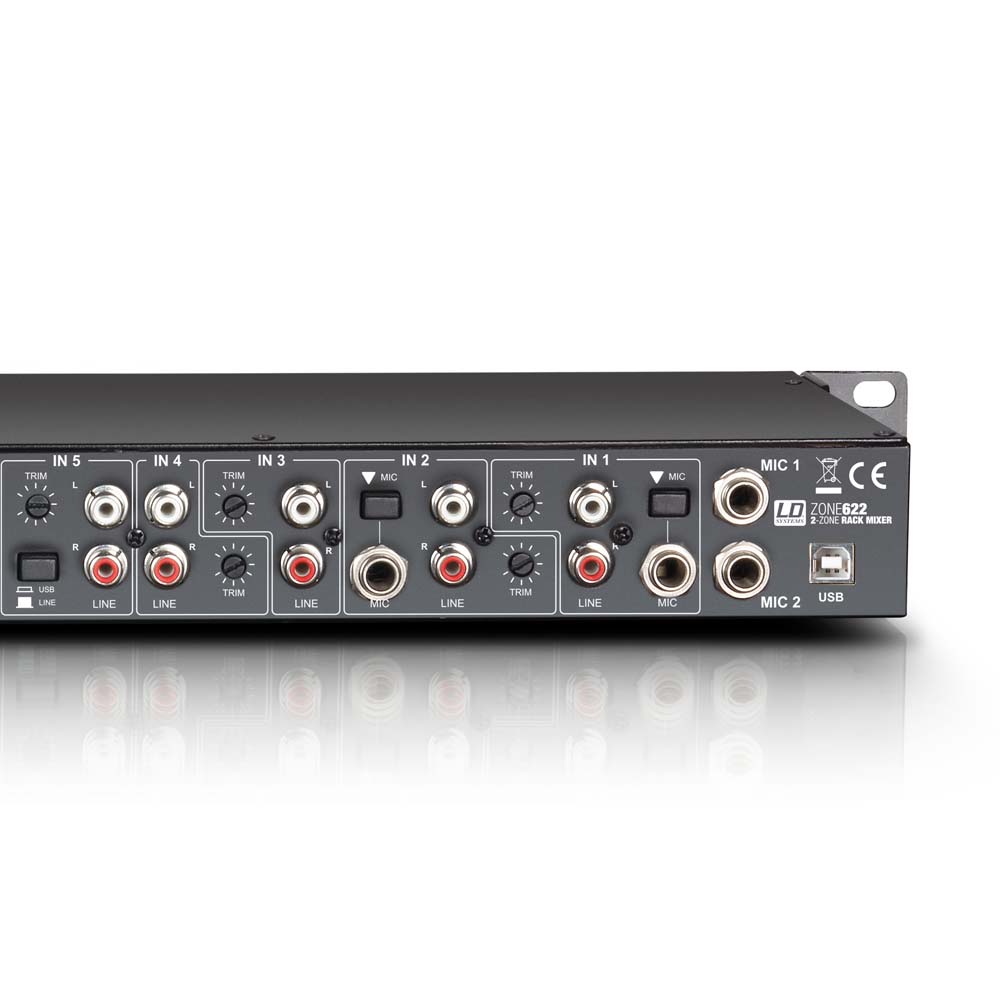

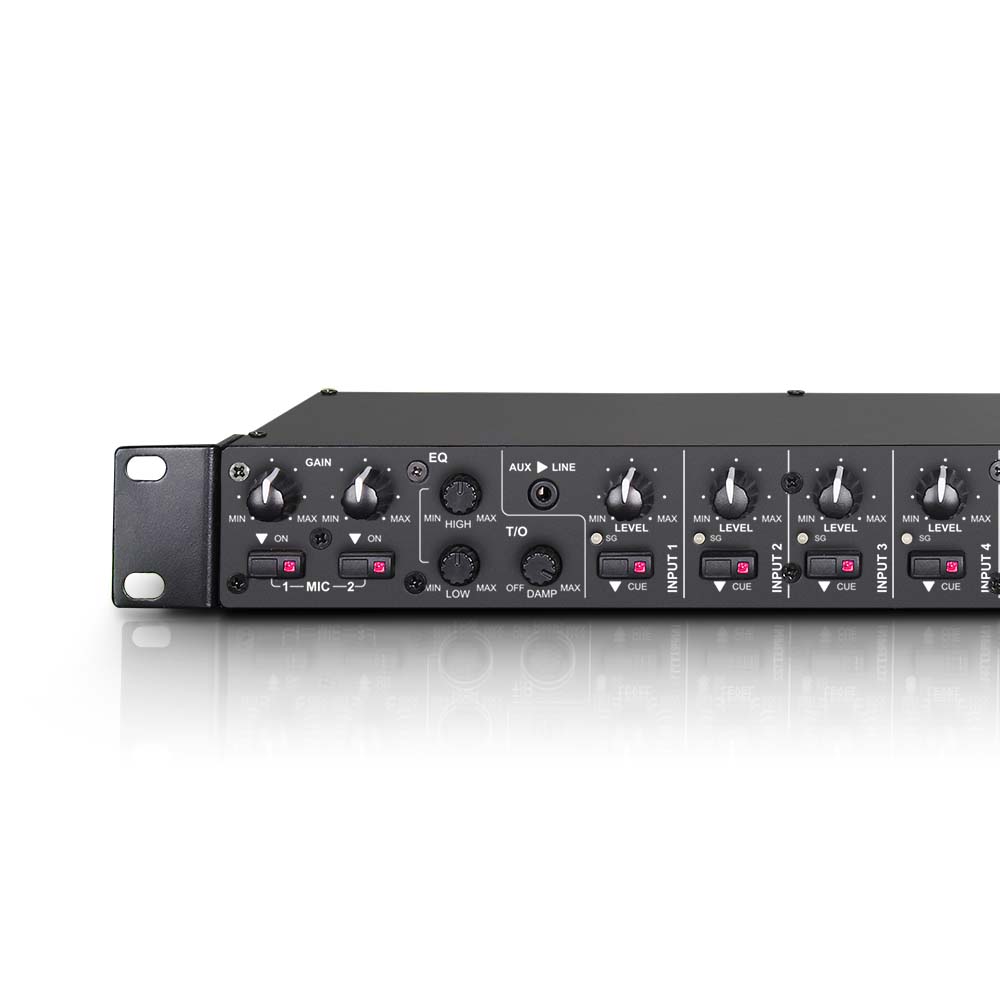

Ses deux voies micro, sur connecteurs jack TRS (symétriques), comportent un potentiomètre de gain, de volume et d'atténuation Talkover, une alimentation fantôme 12 Volts et un égaliseur 2 bandes. Les voies ligne 1 et 2 sont également compatibles avec des micros câblés en asymétrique, et la voie 6 est spécialement conçue pour les signaux symétriques provenant d'une console externe par exemple. Les voies d'entrée stéréo du mixeur ZONE 622 sont équipées chacune d'une touche Cue et d'un potentiomètre de volume avec LED de présence de signal. En outre, les canaux 1-5 disposent d'un trimmer de gain. Le mixeur possède aussi une entrée sur mini-jack stéréo 3,5 mm et un port USB, gérant un flux de signaux audio en entrée et en sortie stéréo (Recording Out). Le ZONE 622 peut donc s'utiliser en tant qu'interface audio externe.

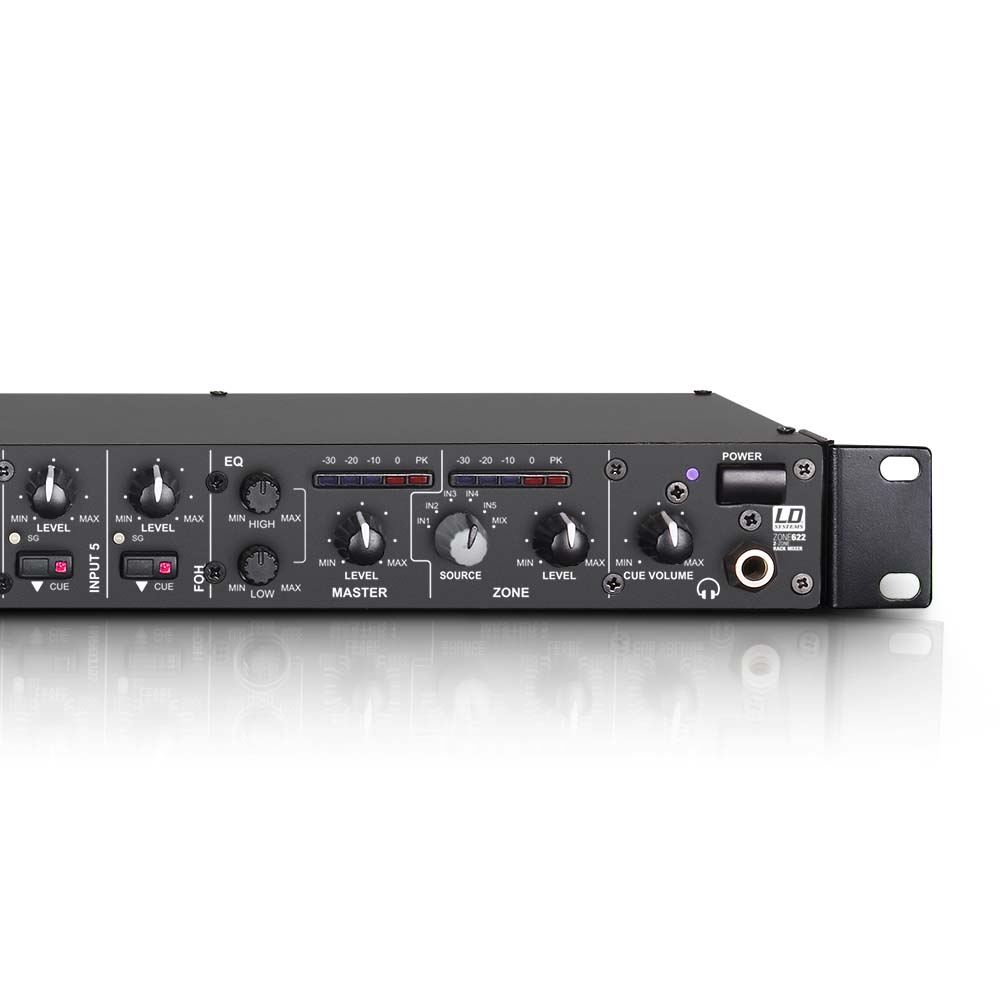

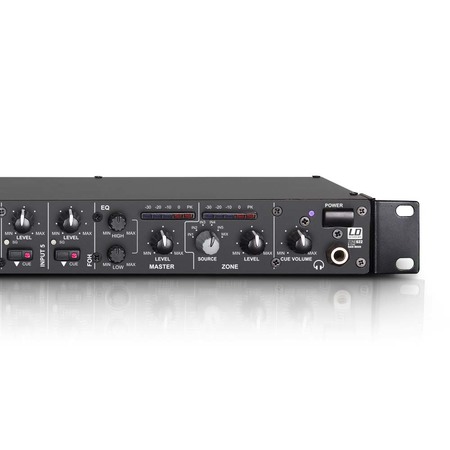

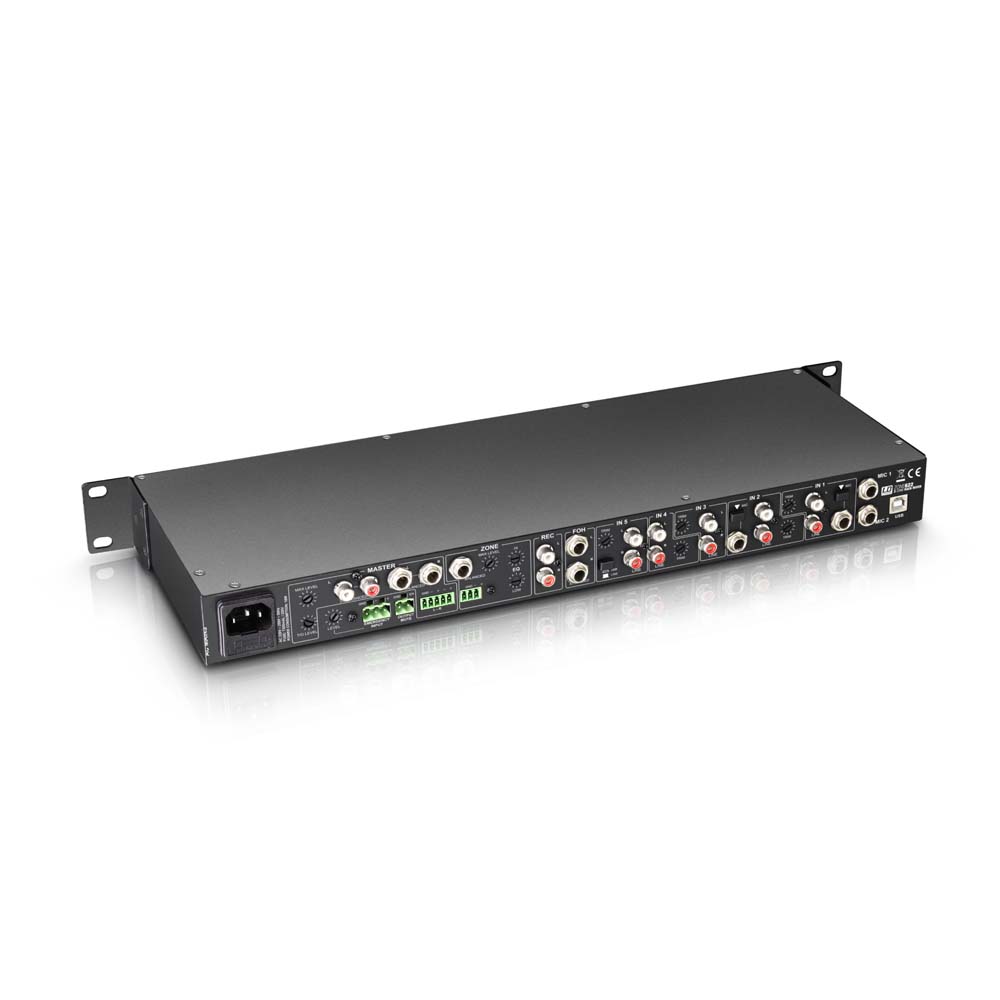

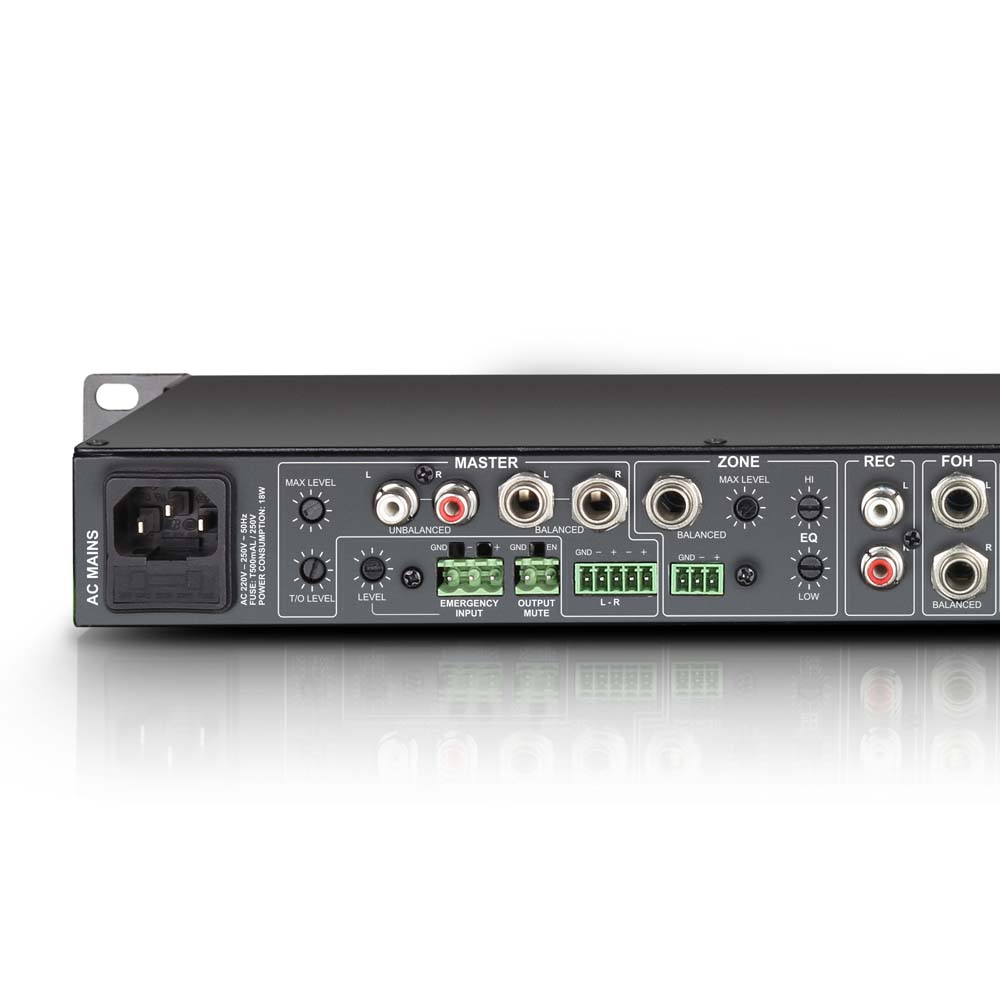

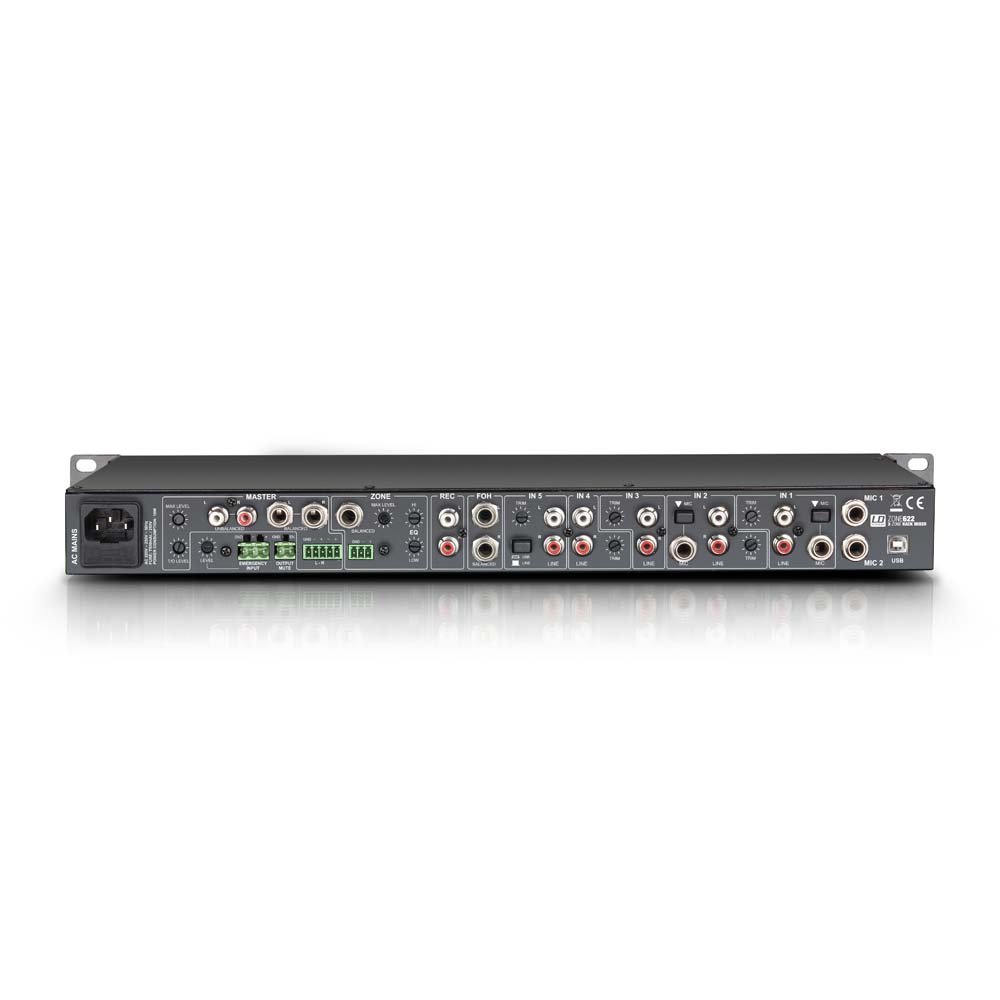

Les sections de sortie mono et stéréo sont équipées chacune d'un réglage de volume, d'un correcteur grave/aigu, et d'un potentiomètre Trim permettant de régler le niveau maximal de sortie. Les sorties, sur connecteurs jack TRS et Euroblock, sont symétrisées électroniquement. La section de sortie stéréo possède aussi des sorties asymétriques sur RCA/cinch. Le ZONE 622 est également équipé d'une prise casque à niveau réglable, pour pré-écoute, et d'une sortie enregistrement.
Type : stéréo
Nombre de Zones : 2 (Master, Zone)
Hauteur : 1 U de rack
Nombre Total de Canaux d'Entrée : 8 (2x Mic, 2x Mic/Line, 3x Line, 1x FOH)
Réponse en Fréquence : 20 - 40000 Hz
Nombre de Voies Micro : 2 (avec alimentation fantôme 12 Volts)
Connecteurs sur Voies Micro : jack 6,35 mm (asymétrique)
Contrôles sur Voies Micro : Gain, On/Off, 1 x EQ Hi, 1 x EQ Low, 1 x Talk Over Damp, 1 x Talk Over Level
Indicateurs sur Voie Micro : LED "On"
Impédance d'Entrée sur Voie Micro : 4 kohms
Sensibilité d'Entrée sur Voie Micro : 6,1 mV
Taux de Distorsion Harmonique Totale sur Voie Micro : 0,08 %
Nombre de Voies Ligne/Micro : 2
Connecteurs d'Entrée sur Voie Ligne/Micro : 2 x RCA/cinch, jack 6,35 mm (asymétrique), mini-jack stéréo 3,5 mm (Input 1)
Contrôles Voie Ligne/Micro : Level, Cue, Mic/Line, Trim
Indicateurs Voie Ligne/Micro : LED Signal, LED Cue
Nombre de Voies Ligne : 3
Connecteurs Entrées Ligne : Input 3-4 : 2 x RCA/cinch, Input 5 : 2 x RCA/cinch + USB
Contrôles sur Voies Ligne : Level, Cue, Trim
Indicateurs sur Voie Ligne : LED Signal, LED Cue
Impédance d'Entrée sur Voie Ligne : 4 kohms
Sensibilité d'Entrée Voie Ligne : 1,5 V
Taux de Distorsion Harmonique Totale sur Voies Ligne : 0,03 %
Sensibilité d'Entrée AUX/Line (mini-jack stéréo 3,5 mm) : 3 V
Voie FOH : 1
Connecteurs Entrée FOH : 2 x jacks 6,35 mm symétriques
Contrôles Voie FOH : Level, Cue
Indicateurs Voie FOH : LED Signal, LED Cue
Sorties Ligne : 3 (Master [stéréo], Zone [mono], Rec [stéréo])
Connecteurs Sortie Master : jacks 6,35 mm (2 x, symétriques), RCA/cinch (2 x), Eurobloc
Contrôles Sortie Master : Level, EQ Hi, EQ Low, Max. Level
Indicateurs Sortie Master : Indicateur de niveau 5 segments
Niveau Maximal de Sortie Master : +24 dBu (symétrique), +18 dBu (asymétrique)
Connecteurs de Sortie Zone : jack 6,35 mm TRS (symétrique), Eurobloc
Contrôles de Sortie Zone : Level, EQ Hi, EQ Low, Max. Level, Source Input 1-5/Mix
Indicateurs de Sortie Zone : Indicateur de niveau 5 segments
Niveau Maximal de Sortie Zone : +24 dBu (symétrique/asymétrique)
Connecteurs Sortie Rec : 2 x RCA (cinch)
Sortie Casque : 1
Type de Connecteur : jack 6,35 mm stéréo
Contrôle Sortie Casque : Volume Cue
Tension Maximale de Sortie Casque : 1,25 V sur 32 Ohms
Autres Entrées : 2 (Emergency Input, Output Mute)
Connecteurs Autres Entrées : Eurobloc
Contrôles Autres Entrées : Niveau Emergency Input
Autres Contrôles : interrupteur secteur (Power)
Autres Indicateurs : LED Power
Tension d'Alimentation : 220 - 250 V AC, 50 Hz
Embase Secteur : Embase IEC
Consommation Électrique (maxi) : 18 W
Fusible : T 500 mAL/250 V
Dimensions (L x H x P) : 485 x 44 x 179 mm
Accessoires Livrés : connecteurs Eurobloc, câble secteur, manuel utilisateur
