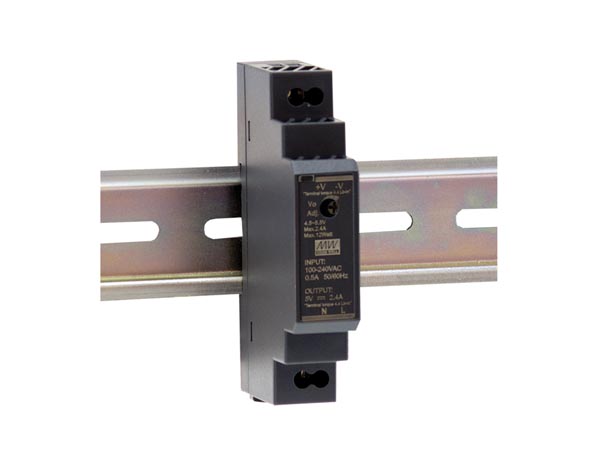

Alimentation pour rail Din Mean Well 230V vers 12V 15W

Alimentation pour rail Din Mean Well 230V vers 12V 15W
design ultra-mince, largeur 17.5 mm (1SU)
tension d'entrée universelle 85-264 VCA
consommation à vide < 0.3 W
classe d'isolation II
conforme aux normes LPS (limited power source)
tension de sortie CC réglable
protections: court-circuit / surcharge / surtension
refroidissement: convection naturelle
peut être installée sur un rail DIN TS-35/7.5 ou 15
catégorie de surtension III
indicateur LED d'alimentation
3 ans de garantie
usage professionnel uniquement
Cet appareil doit être installé par un technicien qualifié.

sortie:
tension CC: 15 V
courant nominal: 1 A
plage de courant: 0 - 1 A
puissance: 15 W
ondulation & bruit (max.): 120 mVp-p
plage de réglage de tension: 13.5 ~ 18V
tolérance de tension: ± 1.0 %
régulation de ligne: ± 1.0 %
régulation de charge: ± 1.0 %
temps de démarrage, de montée: 2000 ms, 80 ms / 230 VCA - 2000 ms / 80 ms / 115 VCA à charge maximale
temps de maintien (typ.): 30 ms / 230 VCA - 12 ms / 115 VCA à charge maximale
entrée:
plage de tension: 85-264 VCA - 120-370 VCC
plage de fréquence: 47 - 63 Hz
rendement (typ.): 85,5 %
courant CA (typ.): 0.5 A / 115 VCA - 0.25 A / 230 VCA
courant d'appel (typ.): démarrage à froid 25 A / 115 VCA - 45 A / 230 VCA
protection:
surcharge:
105 - 145 % de la puissance nominale
type de protection: limiteur à courant constant, rétablissement automatique du système
surtension:
14.2 - 16.2 V
type de protection: mode hiccup, rétablissement automatique du système
environnement:
température de travail: de -30 °C à +70 °C
humidité de service: 20 - 90 % RH sans condensation
stockage: de -40 °C à +85 °C, de 10 à 95% RH
coefficient thermique: ± 0.03 %/°C (0 - 50°C )
vibration: composant : 10 - 500 Hz, 2G 10 min / 1 cycle, durant 60 min le long des axes X, Y et Z. montage : conforme aux normes IEC60068-2-6
altitude max. de service: 2000 m
catégorie de surtension: III, conforme aux normes EN61558, EN50178, EN60664-1, EN62477-1, altitude jusqu'à 2000 m
sécurité & EMC:
normes de sécurité: conforme aux normes UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, design conforme à la norme TUV EN60950-1
tension d'isolation: entrée vers sortie : 4 kVCA
résistance d'isolement: entée - sortie: >100 MOhm / 500 VCC / 25 °C / 70 % RH
émission CEM:
conduite: EN55032 (CISPR32) / Classe B
rayonnée: EN55032 (CISPR32) / Classe B
courant harmonique: EN61000-3-2 / Classe A
papillotement: EN61000-3-3
immunité CEM:
ESD: EN61000-4-2 / Niveau 3, 8KV air - Niveau 2, 4KV contact - critère A
susceptibilité rayonnée: EN61000-4-3 / Niveau 3 - critère A
EFT/Burst: EN61000-4-4 / Niveau 3 - critère A
crête: EN61000-4-5 / Niveau 4, 2KV/L-N - critère A
conduite: EN61000-4-6 / Niveau 3 - critère A
champ magnétique: EN61000-4-8 / Niveau 4, critère A
creux de tension, coupures brèves et variations de tension: EN61000-4-11 / >95% creux pour 0.5 cycles, 30% creux pour 25 cycles - >95% interruptions pour 250 cycles
autres:
MTBF: 1166K h, MIL-HDBK-217F (25 °C)
dimensions (L x l x H): 17.5 x 90 x 54.5 mm
