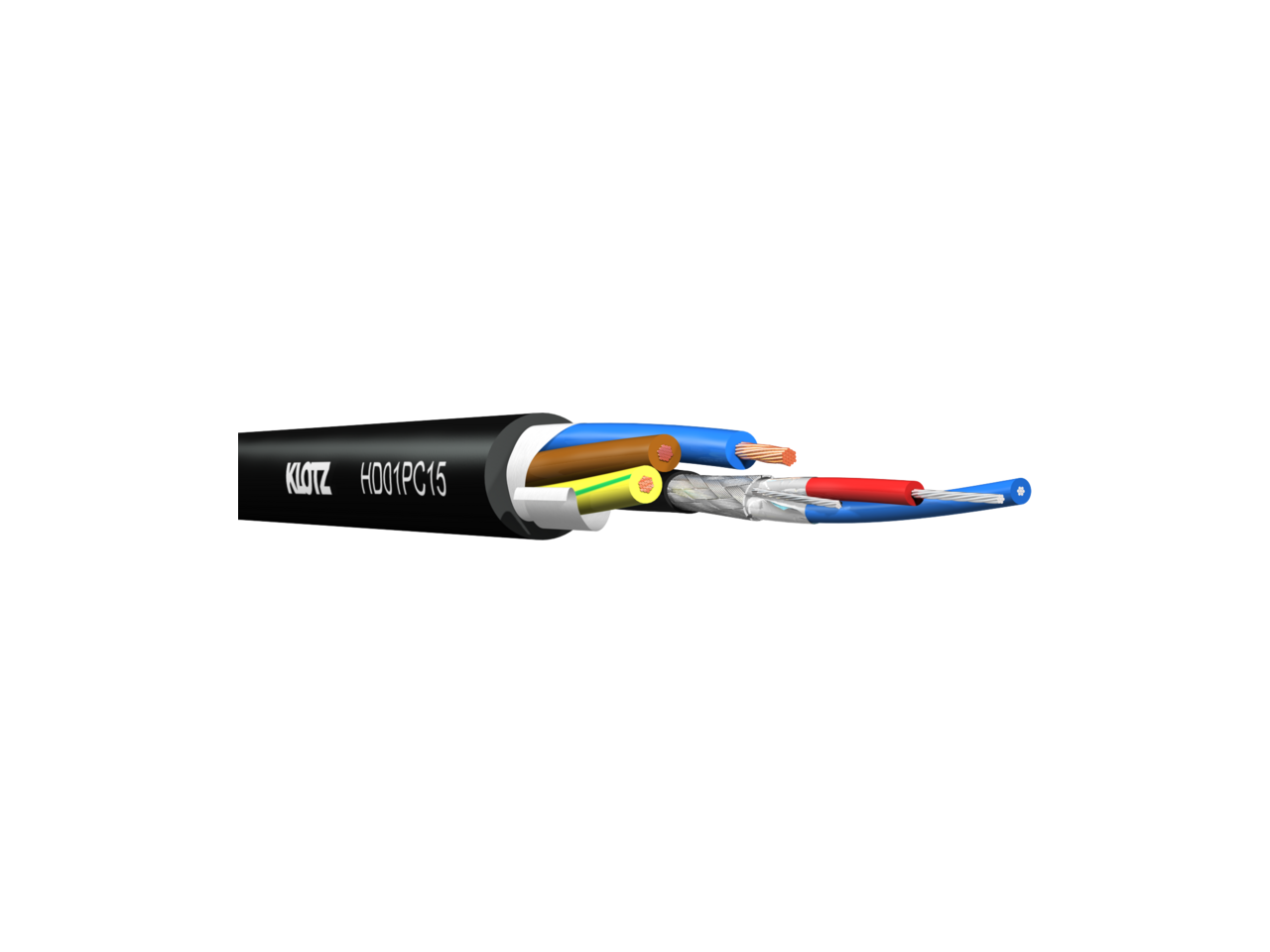

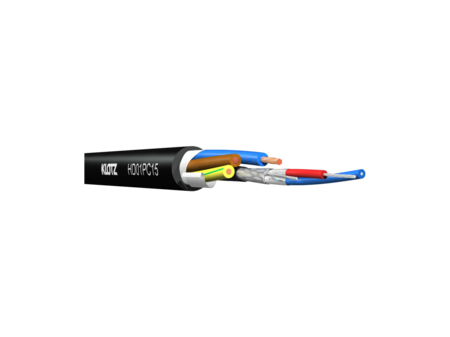

HD01PC15 Klotz - Câble hybride puissance 3G1.5 mm2 + DMX AES 2X0.22 diamètre 11.5mm

HD01PC15 Klotz - Câble hybride puissance 3G1.5 mm2 + DMX AES 2X0.22 diamètre 11.5mm

• câblage: 1 câble de signal + 3 câbles électriques + cordons de bourrage
• Gaine extérieure PVC
• Température de fonctionnement -20°C à +70°C

Câble signal :

• conducteurs 2 x 0.22mm2 + blindage
• cuivre étamé 7X0.20 mm
• Blindage : feuille AL-PET + masse cuivre étamé + tressage cuivre étamé
• Gaine PVC noire diamètre 4,5mm
• impédence 110ohms
• impédance de cond.: < 85 Ω/km
• capacité: 47 pF/m
• atténuation nom. [dB/100m]:
  1 MHz: 2.3
  3 MHz: 3.9
  10 MHz: 6.9

Câble électrique

• 3 conducteur 1.5mm3
• couleurs de repérage Bleu, marron, Jaune-vert
• impédance de cond.: 12.5 Ω/km
• résistance d'isolement: > 0,01 MΩ x km
• tension nominale: 300/500 V
• rigidité diélectrique: 2000 V
